一年節省近100萬元，這家百強印企如何通過技改節能增效？
時間：2022-03-23 來源：
安徽新華印刷股份有限公司（以下簡稱安徽新華）是國家印刷示范企業、綠色印刷認證企業、全國印刷標準化試驗研發基地。
作為一家集教材教輔、精品圖書、期刊畫冊等業務于一體的大型出版物智能印刷企業，安徽新華連續多年獲得國家、省級“文化出口重點企業”及“安徽省文化貿易龍頭企業”稱號。
近年來，隨著國家政策對環保要求的提高以及行業轉型升級需求的日益提升，越來越多的印刷企業投身技改，以達到“節能減排、提質增效”的目標。下面就向大家介紹一下安徽新華環保VOCs治理裝置聯動聯控的技改應用情況。
一、安徽新華環保VOCs治理裝置聯動聯控技改背景
安徽新華擁有四組大型VOCs環保設備，覆蓋全廠生產車間。生產設備在投產和停產時，需要手動啟動、停止對應的VOCs治理設備。因此，員工需要每天每班次溝通協調VOCs環保設備的啟停時間，再由專人手動啟停設備。
由此可見，VOCs治理設備啟停管理環節過于復雜和繁瑣，時效性、精準性較差，存在漏開、遲開、忘開的高危風險，以及漏停、遲停、忘停的浪費問題。
在此背景下，公司領導慧眼識事，迅速進行技術改造部署，要求以電氣控制取代人為溝通協調，以聯動控制取代離散啟停。設備部以藍領工作室技術人員為班底，迅速成立環保VOCs治理裝置技改小組，開始攻關技改。
二、安徽新華環保VOCs治理裝置聯動聯控技改方案
技改小組查閱相關資料，咨詢多家相關生產企業，結合公司環保VOCs治理裝置使用管理邏輯和管理需求等實際狀況，反復研究，拿出了如下技改方案。
01
技術路線
采用多路遠程無線反饋智能開關，通過無線聯網聯動聯控，實現對分散的環保VOCs治理裝置進行自動化控制，實現設備運行狀態的實時感知。
環保VOCs治理裝置控制系統技術改造技術路線
02
控制邏輯
將遠程無線反饋智能開關的信號發射裝置與各生產設備的電源開關端信號相連接，同時將無線反饋智能開關的信號接收裝置與環保VOCs治理裝置的開關端信號相連接。
如此一來，無論哪一臺生產設備投入使用或停止使用，其電源開關端發射裝置都會給環保VOCs治理設備的信號接收端發射啟動或停止信號；環保VOCs治理設備接收到信號后，通過控制電路實現自動啟停。
03
狀態顯示

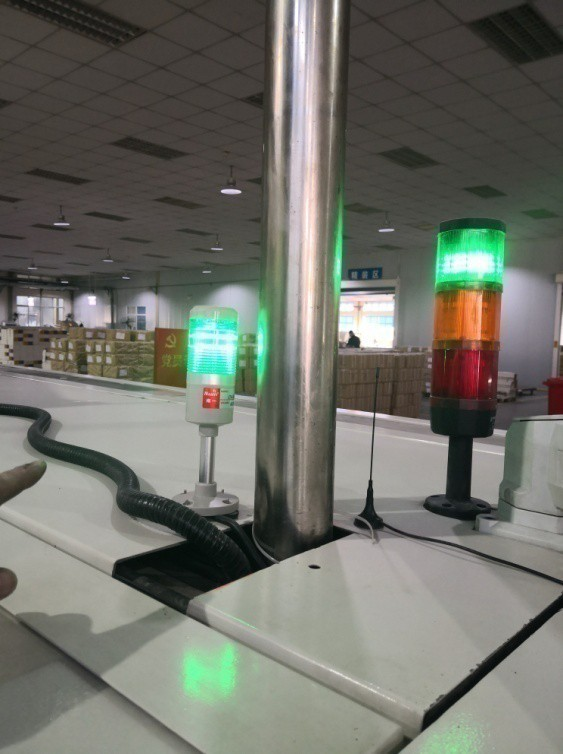

再用一套遠程無線反饋智能開關的信號發射裝置與環保VOCs治理裝置的啟動信號點相連接，并將其接收裝置安裝在管理控制室，連結上醒目提示燈。

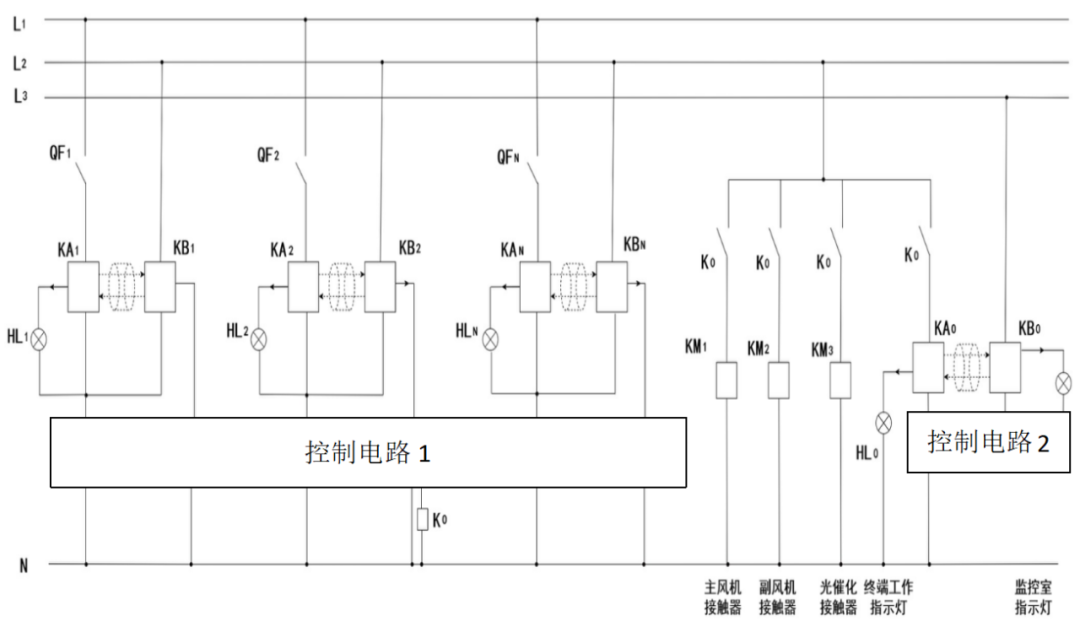

環保VOCs治理裝置控制系統技術改造電路圖
當環保VOCs治理設備開啟后，其發射裝置會向管理控制室的控制器發射信號，接收裝置接收到信號后，開啟提示燈。通過提示燈的顯示狀態，管理人員即可獲知環保VOCs治理裝置的狀態，從而實現實時監控的目的。
環保VOCs治理裝置控制系統技術改造方案確定后，技改小組便著手統計申購電氣元件，開始按照技改方案，對無線信號發射器、接收器、天線、開關、繼電器等進行安裝和測試。
在測試過程中，工作人員發現信號有時靈，有時不靈，無法精準控制設備和顯示狀態。技改小組多次測試、討論，認為問題的原因可能是發射端與接收端距離太遠，信號衰減，導致靈敏度降低，也可能是設備或廠房建筑的噪音干擾，一時找不到頭緒，技改陷入攻關僵局。
經總工程師的提示，技改小組對發射器、接收器進行深入了解，并向供方進行技術咨詢，最終認定問題的原因并非來自噪音干擾和功率不足，而是多路使用信號沒有嚴格設置區分好信號頻率。

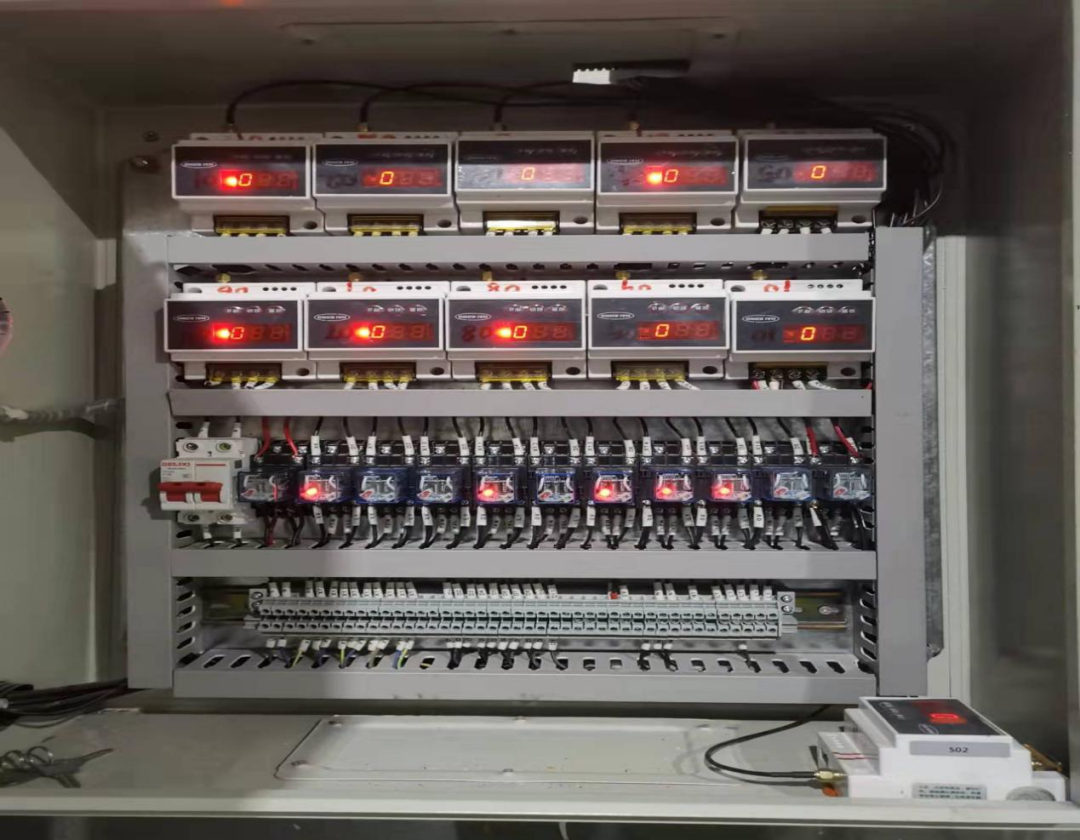

信號控制裝置
找到癥結后，技改小組將四組環保VOCs治理裝置的無線信號發射器與接收器分別設置調節至四組不同的頻率，確保每個信號發射器與接收器可以獨立控制使用，互不干擾。再經過兩周的優化、調試，最終實現環保VOCs治理裝置控制系統與生產設備啟停的聯動聯控。

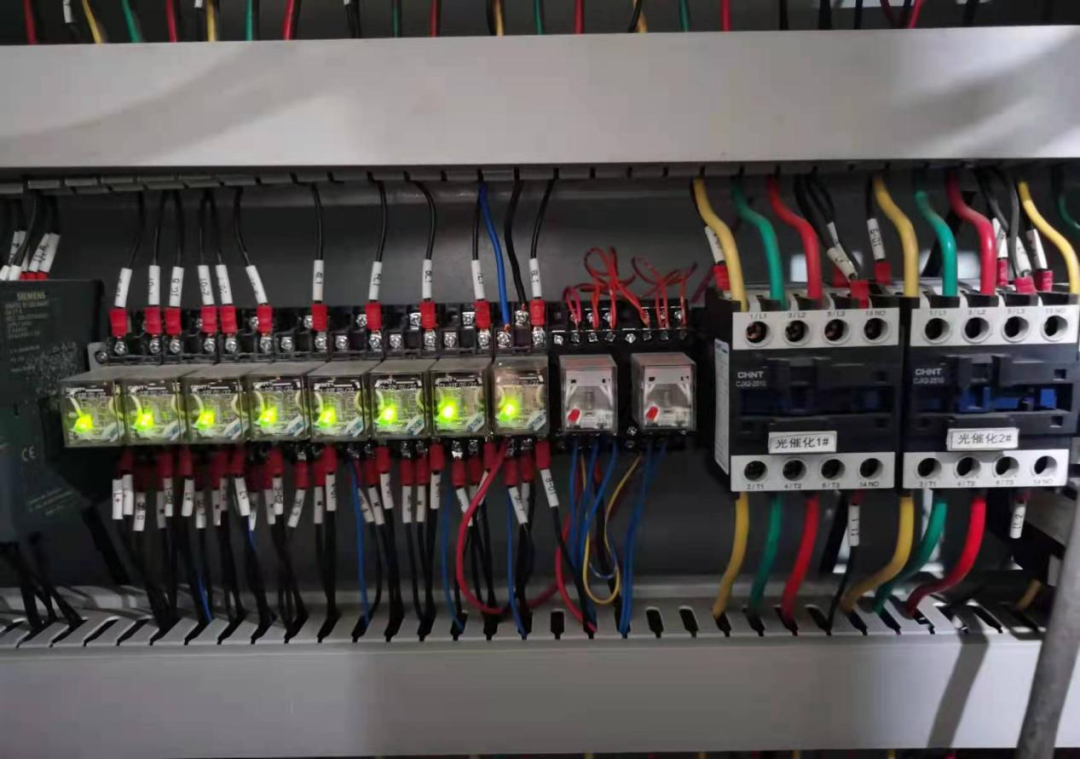

控制柜電器接線
三、安徽新華環保VOCs治理裝置聯動聯控技改效果
安徽新華環保VOCs治理裝置聯動聯控技改成功，極大地方便了員工操作和VOCs治理管理，受到了大家的歡迎。除了自動化免去人為啟停VOCs裝置的管理環節，此次技改創新還取得了以下成果。
01
杜絕隱患和風險
安徽新華環保VOCs治理裝置實現了全面自動化模式運行，啟停完全自動控制，而且與車間生產設備保持同步，誤差率為零，從根源上杜絕了人為控制的隱患與不足，避免了生產設備開啟而環保VOCs治理裝置停開所導致的環保問題。
02
節能降耗
粗略統計，技改后的環保VOCs治理裝置減少了不必要的浪費，一年可以節省電量約119萬kW?h，節省電費約89萬元，實現了環保與節能的雙重目標。
現如今，數字化轉型和智能化升級已是企業發展的必由之路，技術改造不僅可以帶來良好的經濟效益，也對社會發展具有積極的促進作用。“磨刀不誤砍柴工”，希望大家都能通過技改應用提升企業綜合實力，為實現印刷業高質量發展貢獻力量。
作者 | 湯 浩
單位 | 安徽新華印刷股份有限公司
