粘結強度檢測方法

行業標準《書刊裝訂用EVA型熱熔膠使用要求及檢測方法》（CY/T 40-2007）的制定，主要是為了引導印刷裝訂企業規范無線膠裝工藝條件和檢測方法，使無線膠裝書刊質量達到相應標準。

靜態拉力值使用書刊裝訂強度測試儀來檢測，無線膠裝書刊粘結強度的檢測方法：在23℃±2℃的環境下，將所測試膠裝書刊中間書帖的中心頁，通過一平板中間的細條縫，平鋪于平板之上。此時，該書頁兩側的其他書頁應以此細條縫為中心線。為使其平鋪，可以用重物靜壓其上。之后，用夾具將書頁固定，從而使書頁可以均勻承受緩慢增加的靜態拉力。

一般情況下，夾具的位移速度不應大于5mm/s，當書頁所受外力F與書頁長L的比值大于4.5N/cm時，書頁未從書背處脫落，即可判定該膠裝書刊的粘結強度為合格。

需要注意的是，檢測方法及測試儀需要使用者在實際使用過程中積累經驗，避免不必要的偏差。如在使用時，應最大限度地保證所測試的中心頁平鋪，以避免兩側書頁摩擦力的影響導致檢測到的靜態拉力值發生偏差。

截至目前，關于無線膠裝書刊粘結強度的檢測，在統計中的13家浙江省教材印刷定點企業中只有7家使用書刊裝訂強度測試儀，一些小規模企業的檢測人員甚至以用手扒的力作為標準，這是不標準和不公平的。

而無線膠裝書刊粘結強度檢測方法和書刊裝訂強度測試儀，既科學又有說服力，給檢測工作帶來方便，實現了書刊數據測試的規范化。使用書刊裝訂強度測試儀進行一系列實驗，能為無線膠裝工藝積累數據，從而為穩定提高書刊膠裝質量、降低生產成本提供了可能。

實驗設計與實施

本次實驗將分析無線膠裝工藝3個主要工藝參數——開槽深度、開槽間距、上膠輪和書芯間的距離，對書刊粘結強度的影響。每種情況中，相應的工藝參數將設定為3個區別較大的數值，然后分別制作20本樣書。具體實施情況如下：

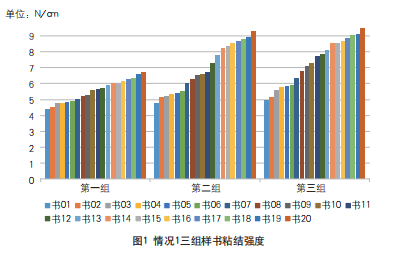

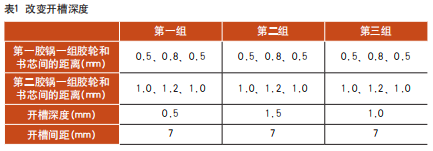

第一種情況，固定上膠輪和書芯間的距離，固定開槽間距，改變開槽深度，如表1所示。

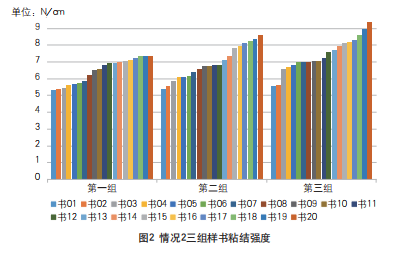

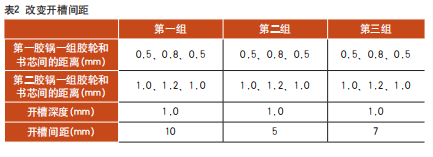

第二種情況，固定上膠輪和書芯間的距離，在第一種情況最佳數據的基礎上固定開槽深度，改變開槽間距，如表2所示。

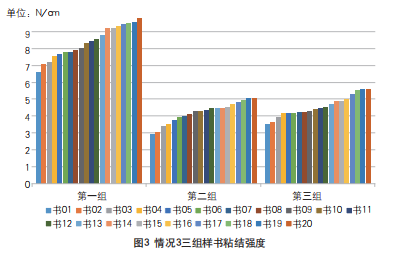

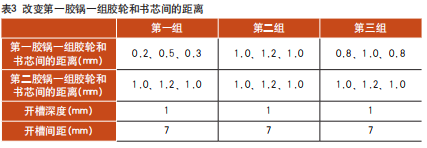

第三種情況，在第一、二種情況最佳數據的基礎上，固定開槽深度和開槽間距，改變第一膠鍋一組膠輪（上膠輪、上膠輪、刮膠輪）和書芯間的距離，如表3所示。

本次實驗使用杭州固特（EVA）KG-8AB背膠、KG-5AC邊膠，80g/m2膠版紙（內文用紙）、157g/m2銅版紙（封面用紙），制作開本為184mm×260mm的樣書，書脊厚度為7mm，背膠厚度為1mm，邊膠寬度為6mm；設定膠鍋的膠水溫度為160℃，車間溫度為25℃、相對濕度為 60% ；使用精密達Cambridge-12000全自動無線膠裝聯動線，樣書生產速度為7000本/時。

待樣書制作完48小時后，按照《書刊裝訂用EVA型熱熔膠使用要求及檢測方法》的要求，使用SKL-03A型書刊裝訂強度測試儀測量每種情況共60本樣書的粘結強度，然后求平均值，進行數據對比分析，從而確定無線膠裝書刊的理想工藝參數區間。

實驗結果與分析

通過本實驗可以得出以下結論：無線膠裝生產機臺第一膠鍋一組膠輪和書芯間的距離對樣書質量的影響最大，且較好的參數區間為（0.2mm、0.5mm、0.3mm）～（0.5mm、0.8mm、0.5mm）；開槽間距對樣書質量的影響次之，5～7mm為較好的參數區間；開槽深度對樣書質量的影響最小，1～1.5mm為較好的參數區間。此數據已在我公司生產的2020年秋季批次教材的檢測結果中得到了驗證。

發現問題及技術改進方案

實際生產中，無線膠裝工藝參數的設定存在一定的差異，企業通過檢測其生產書刊的粘結強度可以驗證其合理性。實際操作中，發現如下問題并提出相應的解決方案。

本文采用了實驗法，分析無線膠裝書刊的3個工藝參數與粘結強度之間的關系。這3個工藝參數對粘結強度都有一定程度的影響，企業在生產無線膠裝書刊時應找到適合自身條件的最佳工藝參數，從而使書刊盡可能達到最大的粘結強度。

本文的方法對于無線膠裝書刊的生產工藝優化、工藝參數控制、產品質量分析等均具有一定的借鑒意義，且為實現無線膠裝工藝的數據化、標準化管理提供了依據。
