柯達全勝系列CTP具有設備緊湊、可靠、堅固、耐用等特點，可提供半自動化操作，穩定性高、維護簡單，成像質量極高，在全國報紙印刷企業中被廣泛應用。湖北楚天傳媒印務有限責任公司于2012年引進了3臺該系列CTP并良好使用至今，現將該系列CTP在生產使用過程中碰到的故障及需要注意的問題進行總結，希望能為大家提供一些參考。

出現這種情況，一般來說由以下4種原因造成。

總之，圖像歪斜基本都是版材沒有完全進入頭夾所致，需要仔細觀察能引起問題的各種原因。另外，當我們給CTP手動裝版時，正確姿勢應該是：

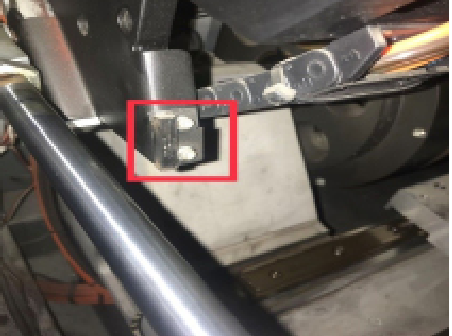

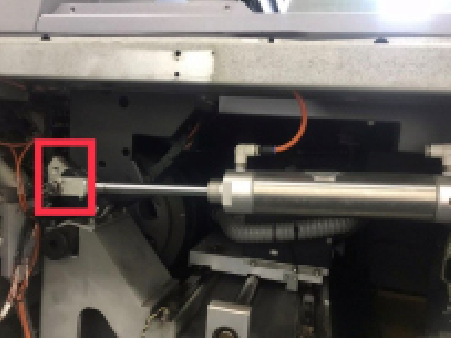

版材曝光后正常會彈出到升起的卸載平臺，但是有時候會出現卸載平臺不停地上上下下，印版沒有彈出，也無報錯信息。出現這一問題是因?yàn)橥苿?dòng)卸載平臺上下氣缸的連接件出現磨損（如圖1所示），間隙變大，導致卸載平臺的行程發生變化，所以卸載平臺上的電磁感應器無法被另一端的電磁感應器檢測到（如圖2所示）。此時只要調整電磁感應器一端的位置或者更換卸載平臺氣缸的連接件，就可以解決問題。

設備出現報錯信息“Unload table vacuum timeout: Failed to achieve vacuum threshold”，此報錯是自動卸載平臺的卸載吸盤在規定時間內沒有達到規定的真空氣壓，可進行如下排查。

(1)觀察卸載平臺上的兩個吸盤是否彈起并完全接觸版材表面，正常情況下應該有兩個吸盤坑。如果沒有坑，檢查吸盤是否有破損，如有破損須更換。

(2)觀察吸盤是否可以正常彈起（可以點擊對應電磁閥或者在serviceshell里面通過命令控制），如不是，則要更換氣缸。

(3)檢查卸載平臺上方的拍子是否在工作過程中輕輕壓住版材表面，以便與吸盤吸住。如果拍子沒有動作，則需要調節氣閥或者更換拍子的氣缸。

(4)如果以上均正常，則需要檢查真空發生器是否正常工作，以及氣管是否有彎折的情況。如果還是檢查不出問題所在，則可以更換負壓檢測的GENINE電路板進行測試。

柯達全勝系列CTP出廠標配有一套大功率的激光頭除塵裝置（簡稱“UDRC”）。該裝置在CTP曝光過程中，將版材周邊因激光燒蝕而產生的粉塵通過除塵口吸除，并通過喉管收集進入外置的大過濾芯當中（相當于給CTP加裝了一臺大功率吸塵器）。該裝置不僅可以快速去除版材燒蝕產生的粉塵，從而確保激光的精準曝光，同時在激光頭除塵港口附近還有一個空氣噴射裝置，在曝光過程中噴出高壓氣流，吹掃版材表面粘連的異物，同時防止粉塵污染激光鏡頭。

UDRC經常容易報錯的代碼為“43014”，提示碎片軟管已斷開，造成設備無法正常生產。造成這個問題的原因通常是粉塵濾芯桶出現故障，更換新粉塵濾芯桶便可以解決。但是在沒有可替換的粉塵濾芯桶時就只能停擺生產嗎？

另外，當UDRC出現別的報錯導致設備無法使用時，可以將其屏蔽使用，具體命令為“prm hazardous media enable set media X debrisoptions 1”。其中X代表的是第幾個版材類型，使用的是哪種版材就填相應的數字，可用“list media”命令查看；1為屏蔽不使用UDRC，3為恢復使用。此外還應定期清潔激光頭前面的壓力檢測孔，如果其堵塞也會引起UDRC報錯。
