生產過程中，筆者發現公司生產的“琥珀”煙包產品中一套印版有4個條盒，兩個色組印刷條碼白， 3號條盒的條碼缺陷度超標，其他3個條盒的條碼均合格。為解決3號條盒條碼不合格的問題，技術部臨時決定，單獨再加印一組條碼白墨，但是印刷機色組不夠，只能先印刷一遍條碼白，然后進行兩遍上機生產，既增加了生產費用，也造成極大的資源浪費。

事后，經研究發現，3號條盒條碼缺陷度不合格的區域非常固定，寬度也相對固定。生產時嘗試調換叼口，首尾對調，結果不合格的條碼又變成了2號條盒。初步判定可能是鐳射光柱紙的光柱對條碼的缺陷度造成了影響，從而導致條碼等級不合格。

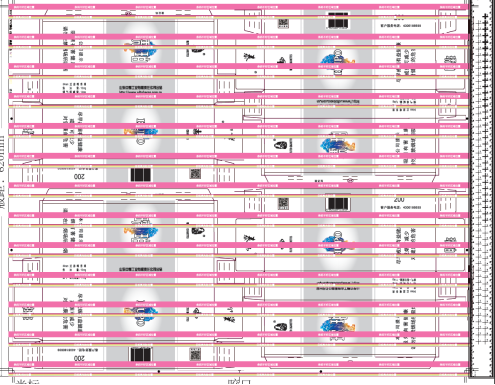

根據此現象我們研究制定了驗證方案，在“琥珀”條盒煙包條碼的位置，制作了兩個超長條碼，從印刷叼口一直貫穿到版尾，且完全按照我們批量生產的膠印工藝，條碼白兩個色組印刷，條碼黑一個色組印刷，從而來驗證鐳射光柱紙的位置對條碼產生的有規律性影響，如圖1所示。

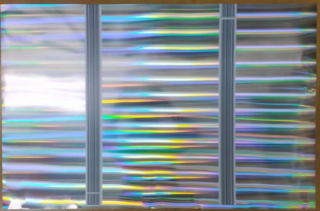

圖1 鐳射光柱紙

具體操作：沿條碼方向每間隔1mm，用如圖2所示的臺式條碼檢測儀檢測一次條碼，并記錄條碼缺陷度數值。

圖2 臺式條碼檢測儀

因?yàn)殍D射光柱紙?jiān)谏a(chǎn)制造時，垂直于光柱方向上的每個光區寬度為49mm，所以在測量時，將距叼口處紙邊50mm的位置規定為起始點（叼口處第二根光柱的中心點）。從此位置往版尾方向，每49mm作為一個光柱循環。每隔1mm掃描一次，在同一張紙上連續選取9個光柱循環，進行嚴格的數據測量。記錄條碼缺陷度數值，如圖3所示。

備：綠色部分是缺陷度達標數據，紅色部分是數據超標數據。更換印張，連續測量了三張印品，數據與第一張相仿，不再一一列舉。

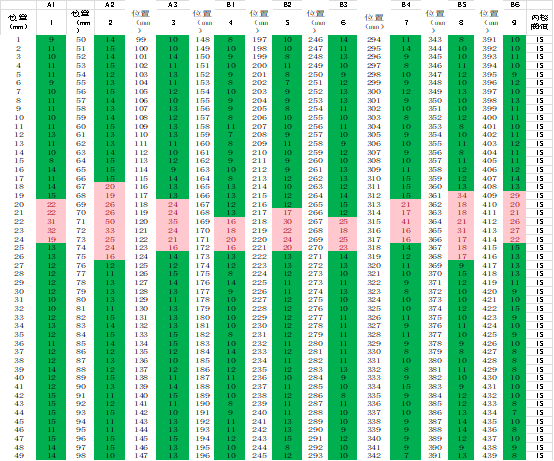

圖3 條碼缺陷度數值

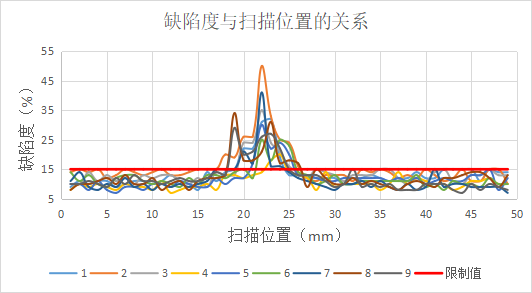

圖4 缺陷度與掃描位置的關系圖

9個數據組數據分析如圖4所示，不難發現，在每個光柱循環內，條碼缺陷度數值從15mm位置開始顯著上升，22~24mm處達到頂峰，隨后開始下降，到30mm位置處缺陷度數據回歸正常。數據分析后，超出內控值15的光柱位置，集中在17~25mm之間，寬度約8mm。規律清晰明顯，且嚴格按照光柱49mm的間隔周期變化，與實際生產中條碼不合格的寬度完全一致。

經過技術人員與紙張供應商共同研究探討，發現鐳射光柱紙?zhí)囟▍^(qū)域條碼缺陷度異常的現象，是因?yàn)?/span>鐳射光柱紙?zhí)囟▍^(qū)域的反光角度與條碼儀檢測光角度恰好吻合。在條碼儀檢測此區域時，紙張的光柱反射光強烈，白墨就很難遮蓋住全部反射光，造成條碼缺陷度數據超高。但因鐳射光柱紙本身的這種特性，紙張生產廠家暫時還沒有解決辦法。鐳射光柱紙?zhí)囟ㄎ恢玫墓庵鶎?duì)條碼缺陷度影響非常大，甚至是決定性的。

為了解決鐳射光柱紙?zhí)囟ㄎ恢玫墓庵鶎?duì)條碼缺陷度的影響，只有一個解決方案：通過控制紙張光柱的位置和印刷版面上條碼位置的分布，讓版面上所有條碼所處的位置都避開高缺陷度紙張的位置。

根據此情況，針對每一款新產品，必須做兩方面的工作

根據研究成果，我們有效地避開了高缺陷度光柱位置，使生產條碼缺陷度達標。對于非常亮的亮光柱鐳射紙張，膠印工藝兩個色組條碼白墨，條碼等級皆能達到要求。對一些光柱效果較弱的紙張如介質紙，膠印一個色組白墨就能滿足條碼等級要求。
